中华医学超声杂志（电子版）

中华医学超声杂志（电子版） >

2024 , Vol. 21 >Issue 06: 638 - 641

DOI: https://doi.org/10.3877/cma.j.issn.1672-6448.2024.06.015

病例报告

基于胎儿"颅脑五横切面法"产前超声诊断双胎之一无脑回–巨脑回畸形

  • 赵媛 ,
  • 范思涵 ,
  • 吴阳 ,
  • 夏艳 ,
  • 宋立东 ,
  • 赵伟 ,
  • 纪学芹 , 1, †
展开
  • 1.750004　银川，北京大学第一医院宁夏妇女儿童医院（宁夏回族自治区妇幼保健院）超声科
  • 2.750004　银川，宁夏医科大学
通信作者：纪学芹，Email：

Copy editor: 汪荣

收稿日期: 2024-04-16

  网络出版日期: 2024-08-05

基金资助

北京大学第一医院宁夏妇女儿童医院2023年度院级课题(YJKY-2023-29)

版权

未经授权，不得转载、摘编本刊文章，不得使用本刊的版式设计，除非特别声明，本刊刊出的所有文章不代表中华医学会和本刊编委会的观点。本刊为电子期刊，以网刊形式出版。
收起

Lissencephaly-pachygyria in one of twins diagnosed by prenatal ultrasonography based on fetal craniocerebral five transverse view: a case report

  • Yuan Zhao ,
  • Sihan Fan ,
  • Yang Wu
Expand

Received date: 2024-04-16

  Online published: 2024-08-05

Copyright

Copyright by Chinese Medical Association No content published by the journals of Chinese Medical Association may be reproduced or abridged without authorization. Please do not use or copy the layout and design of the journals without permission. All articles published represent the opinions of the authors, and do not reflect the official policy of the Chinese Medical Association or the Editorial Board, unless this is clearly specified.
Fold

摘要

孕妇，31岁，孕4产1，2023年自然受孕，否认自身疾病史及遗传疾病等。孕早期超声检查提示双绒毛膜双羊膜囊，早中孕期超声检查结果未见明显异常。孕29+2周行超声检查（图1）：采用胎儿颅脑五横切面法观察颅内结构。F1胎儿（宫腔偏右侧）：（1）颅顶部横切面：脑中线、脑白质、顶枕沟、额上沟、中央沟、中央前沟、中央后沟、顶内沟可显示。（2）经胼胝体膝部和压部横切面：透明隔腔、韦尔加腔、胼胝体膝部及压部、侧脑室体部，脑沟回可观察顶枕沟、大脑外侧裂、中央前沟、中央沟、扣带沟。（3）侧脑室水平横切面：透明隔腔、侧脑室后角、脉络丛；扣带沟、形似"π"形的大脑外侧裂、颞上沟、颞下沟。（4）丘脑水平横切面：可针对透明隔腔、胼胝体膝部、丘脑、大脑脚及第三脑室进行观察，脑沟回可显示大脑外侧裂、颞上沟、颞下沟及扣带沟。（5）小脑水平横切面：可观察透明隔腔、丘脑、小脑、小脑上蚓部及后颅窝池，脑沟回可显示大脑外侧裂及颞上沟。F2胎儿（宫腔偏左侧）头围小（-2.78SD），左侧侧脑室轻度增宽（1.05 cm），脑皮质情况：（1）颅顶部横切面：顶枕沟、额上沟、中央前沟、中央沟、中央后沟、顶内沟未显示；（2）经胼胝体膝部和压部横切面：顶枕沟、中央沟、中央前沟、扣带沟未显示；（3）侧脑室水平横切面、丘脑水平横切面、小脑水平横切面：大脑外侧裂呈尖峰无平台形，颞上沟、颞下沟未显示；（4）三维容积成像显示，F2胎儿脑表面光滑，可见大脑外侧裂，未发现其他脑沟回。超声提示：宫内双活胎（双绒毛膜双羊膜囊），F1胎儿未见明显异常；F2胎儿头围小、左侧侧脑室轻度扩张、脑皮质发育异常，考虑无脑回畸形。

本文引用格式

赵媛 , 范思涵 , 吴阳 , 夏艳 , 宋立东 , 赵伟 , 纪学芹 . 基于胎儿"颅脑五横切面法"产前超声诊断双胎之一无脑回–巨脑回畸形[J]. 中华医学超声杂志（电子版）, 2024 , 21(06) : 638 -641 . DOI: 10.3877/cma.j.issn.1672-6448.2024.06.015

孕妇，31岁，孕4产1，2023年自然受孕，否认自身疾病史及遗传疾病等。孕早期超声检查提示双绒毛膜双羊膜囊，早中孕期超声检查结果未见明显异常。孕29+2周行超声检查（图1）：采用胎儿颅脑五横切面法观察颅内结构。F1胎儿（宫腔偏右侧）：（1）颅顶部横切面：脑中线、脑白质、顶枕沟、额上沟、中央沟、中央前沟、中央后沟、顶内沟可显示。（2）经胼胝体膝部和压部横切面：透明隔腔、韦尔加腔、胼胝体膝部及压部、侧脑室体部，脑沟回可观察顶枕沟、大脑外侧裂、中央前沟、中央沟、扣带沟。（3）侧脑室水平横切面：透明隔腔、侧脑室后角、脉络丛；扣带沟、形似"π"形的大脑外侧裂、颞上沟、颞下沟。（4）丘脑水平横切面：可针对透明隔腔、胼胝体膝部、丘脑、大脑脚及第三脑室进行观察，脑沟回可显示大脑外侧裂、颞上沟、颞下沟及扣带沟。（5）小脑水平横切面：可观察透明隔腔、丘脑、小脑、小脑上蚓部及后颅窝池，脑沟回可显示大脑外侧裂及颞上沟。F2胎儿（宫腔偏左侧）头围小（-2.78SD），左侧侧脑室轻度增宽（1.05 cm），脑皮质情况：（1）颅顶部横切面：顶枕沟、额上沟、中央前沟、中央沟、中央后沟、顶内沟未显示；（2）经胼胝体膝部和压部横切面：顶枕沟、中央沟、中央前沟、扣带沟未显示；（3）侧脑室水平横切面、丘脑水平横切面、小脑水平横切面：大脑外侧裂呈尖峰无平台形，颞上沟、颞下沟未显示；（4）三维容积成像显示，F2胎儿脑表面光滑，可见大脑外侧裂，未发现其他脑沟回。超声提示：宫内双活胎（双绒毛膜双羊膜囊），F1胎儿未见明显异常；F2胎儿头围小、左侧侧脑室轻度扩张、脑皮质发育异常，考虑无脑回畸形。
图1 孕29+2周双绒毛膜双羊膜囊胎儿颅脑"五横切面法"超声图像及三维容积超声成像。图a ~ f图像左侧为F1胎儿（正常），图像右侧为F2胎儿（无脑回畸形）。图a为经颅顶部横切面，F1胎儿脑中线连续，两侧的脑白质可见，顶枕沟、额上沟、中央前沟、中央沟、中央后沟、顶内沟可显示；F2胎儿在相应部位未见上述脑沟（红色标记部分）。图b为经胼胝体膝部和压部横切面，F1胎儿可显示透明隔腔、胼胝体膝部及压部、韦尔加腔、侧脑室体部、顶枕沟、外侧裂、中央沟、中央前沟、扣带沟；F2胎儿在相应部位未见上述脑沟（红色标记部分）。图c为侧脑室水平横切面，F1胎儿可显示透明隔腔、侧脑室后角、脉络丛，扣带沟、大脑外侧裂，大脑外侧裂似"π"形，颞上沟、颞下沟；F2胎儿大脑外侧裂呈尖峰无平台形，颞上沟、颞下沟在相应部位未见显示（红色标记部分）。图d为丘脑水平横切面，F1胎儿可观察透明隔腔、胼胝体膝部、丘脑、大脑脚及第三脑室，脑沟回可显示大脑外侧裂，大脑外侧裂似"π"形，颞上沟、颞下沟及扣带沟；F2胎儿大脑外侧裂呈尖峰无平台形，扣带沟、颞上沟、颞下沟在相应部位未见显示（红色标记部分）。图e为小脑水平横切面，F1胎儿可观察到胼胝体膝部、透明隔腔、丘脑、小脑、小脑上蚓部、后颅窝池、大脑外侧裂，大脑外侧裂似"π"形，颞上沟；F2胎儿大脑外侧裂呈尖峰无平台形，颞上沟在相应部位未见显示（红色标记部分）。图f为三维脑皮质容积成像显示F1胎儿脑表面可见初级沟回，外侧裂（蓝色曲线）表现为有一定凹陷深度的底边开放的三角形，另可显示中央沟、中央前沟、中央后沟、顶内沟、额上沟、额下沟、颞上沟、颞下沟；F2胎儿脑表面光滑，大脑外侧裂形态异常（红色曲线），未发现其他沟回

注：POS为顶枕沟；SFS为额上沟；PrS为中央前沟；CS为中央沟；PcS为中央后沟；IPS为顶内沟；CSP为透明隔腔；CiS为扣带沟；SF为大脑外侧裂；PH为侧脑室后角；STS为颞上沟；ITS为颞下沟；CeP为大脑脚；IFS为额下沟

该孕妇孕28周行MRI检查（图2）：F1胎儿：颅脑结构未见明显异常；F2胎儿：双侧大脑半球表面脑回脑沟光滑，双侧外侧裂变浅，双侧中央沟、中央前沟、中央后沟、扣带沟、距状沟、顶枕沟未见显示。左侧侧脑室后角宽约10.5 mm。MRI提示：F1胎儿头颅MRI平扫未见异常。F2胎儿双侧大脑皮质发育异常，考虑先天性无脑回-巨脑回畸形；较F1胎儿头围明显小，左侧侧脑室后角轻度增宽。

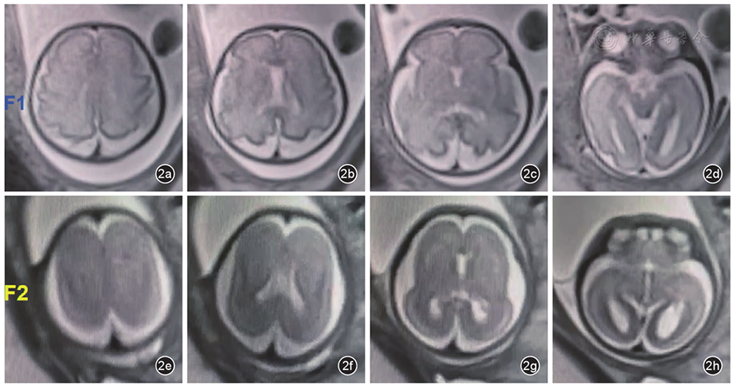

图2 孕28周双绒毛膜双羊膜囊胎儿颅脑MRI检查图像。图a ~ d为F1胎儿，图e ~ h为F2胎儿。F1胎儿大脑皮层发育指标：顶枕沟形态良好，距状沟开始折叠，中央沟可见，中央前后沟可以识别，扣带沟清晰显示；F2胎儿双侧大脑半球表面脑回脑沟光滑，双侧外侧裂变浅，双侧中央沟、中央前沟、中央后沟、扣带沟、距状沟、顶枕沟未见出现
孕29+5周行染色体检查：F1胎儿染色体拷贝数变异（copy number variations，CNVs）未检出异常。F2胎儿CNVs发现：seq[hg19]del(17)(p13.3p13.3) chr17: g. 2580000 3120000del；17号染色体p13.3处缺失0.54 Mb区域，涉及4个蛋白编码基因，覆盖了PAFAHB1基因的3’端和10-11号外显子区域。经查询ClinGen数据库资源及综合该家系样本数据分析结果，提示该样本异常为新发变异，受检者临床表型与该区域表型相似，归类为致病变异。
遂于31+6周行无脑回胎儿氯化钾心腔注射减胎术，定期随诊。孕妇于33+1周临产，行剖宫产术，F1胎儿：横位，娩一体重1770 g女婴，Apgar评分：1分钟9分，5分钟10分，未见畸形。F2胎儿：头位，娩一体重1565 g死男婴，身长43cm，足长5cm，颅骨软化，全身多处皮肤剥脱。生后3个月随访，F1胎儿生后无明显发育异常。

讨论

无脑回-巨脑回畸形（agyria-pachygyria）是由于大脑皮质在发育阶段，神经元的迁移未能到达最适位置，导致大脑半球脑沟、脑回形成障碍的一类疾病[1]。其中无脑回畸形表现为大脑皮层完全无脑回结构存在[2]，而巨脑回畸形表现为宽大脑回伴浅小脑沟，其病变程度较无脑回畸形轻[3]。无脑回和巨脑回畸形发病率为1/100 000 ~ 4/100 000[4]，以癫痫症状、智力低下、语言系统发育障碍以及其他神经功能异常为主要表现。产前诊断此病困难，易漏诊误诊。
正常的大脑皮质神经元以分层方式排列，各层之间分界不明显。除个别区域外，一般可将其划分为6层，形成"由内向外梯度排列的神经元细胞层"[5]。如果在移行过程中受到某些因素影响，可能造成胎儿大脑皮层原有的结构消失，脑沟、脑回发育失败[6,7]，称为无脑回-巨脑回畸形。其发病原因复杂多样，胎儿方面包括缺氧缺血性损害、酒精综合征或巨细胞病毒感染；母体方面包括妊娠糖尿病、苯丙酮尿症以及可卡因中毒等[8]。多数学者认为基因遗传因素在该疾病的发展中也具有重要作用[9]。
以往研究中发现一些与胎儿无脑回-巨脑回畸形相关的致病基因。PAFAH1B1基因是第一个发现与该病发病有关的基因，也称为LIS1基因，其位于染色体17p13.3区域，通过形成细胞骨架复合物，参与细胞质动力蛋白介导的一系列活动如核分裂、胞体移位、神经元细胞增殖和迁移运动[10]。该基因以常染色体显性遗传[11]，临床上常表现为无脑回-巨脑回、皮质下带状异位、脑皮质增厚、Miller-Dieker综合征等[12]，与LIS1基因突变相关的无脑回通常表现为经典型无脑回（LIS I型）[13]。此外，还有以下基因的相关报道：（1）DCX：X连锁无脑回-巨脑回畸形和SBH基因，位于Xq22.3-q23区域[1,14]；（2）微管蛋白基因：编码不同α-和β-微管蛋白亚型（TUBA1A、TUBA8、TUBB2B、TUBB3、TUBB5）和γ-微管蛋白（TUBG1）[13]；（3）ARX：位于Xp22.13区域[10]；（4）Reelin通路相关基因：主要包括RELN和VLDLR[15]基因。其中RELN基因位于7q22区域[16]；（5）DYNC1H1：位于染色体14q32区域[17]；（6）驱动蛋白超家族：目前认为其中KIF2A和KIF5C的突变可导致本病发生[11]；（7）CBSL相关基因：主要是与糖基化基因相关的一类基因[18]。
研究发现，脑沟回最早在孕16周开始发育，最先发育的结构是大脑外侧裂[19]，然后是顶枕沟和中央沟[20]。随着妊娠进展，皮层逐渐增厚，孕23 ~ 25周时，大脑表面部分沟回开始发育。发育至孕27周时，超声可辨认出中央沟。随着第二、三级脑沟在孕32 ~ 33周出现，胎儿脑沟回已基本发育完全。孕36周时，胎儿大脑表面已与成人大脑相似。
无脑回-巨脑回畸形MRI报道较为多见，表现为大脑呈类"8"字形，脑皮质增厚，增厚的皮层周围可见一圈低密度影，MRI的T2WI为高信号，此为稀疏细胞层。同时可伴带状灰质异位、皮层发育节点延迟、胼胝体发育不良、脑积水等。无脑回畸形晚孕期超声表现为胎儿大脑表面仍无皱褶形成[21]及脑中线结构发育异常、脑室扩张、头围偏小，巨脑回畸形表现为宽大脑回伴浅小脑沟。
本研究应用的超声颅脑五横切面法[22]是一种观察大部分颅内结构和筛查中枢神经系统异常及脑皮质发育异常的有效且简单的新方法。其最大的优点之一是可在容易获取的颅脑横切面上大范围扫查胎儿中枢神经系统，极大地简化和改善了胎儿颅脑观察的检查过程。本研究详细描述了部分脑沟回基于颅脑五横切面的超声表现，并清晰对比了同孕周下无脑回-巨脑回畸形胎儿与正常胎儿的差异，发现该患儿脑皮质表现为：（1）颅顶部横切面：顶枕沟、中央前沟、中央沟、中央后沟未显示；（2）经胼胝体膝部和压部横切面：外侧裂、中央沟、中央前沟未显示；（3）侧脑室水平横切面、丘脑水平横切面、小脑水平横切面：大脑外侧裂呈尖峰无平台形，颞上沟、颞下沟未显示。与既往文献报道一致。
值得注意的是，对无脑回-巨脑回畸形诊断要慎重，严重脑室扩张时也可导致脑实质受压变薄、脑沟变浅，需仔细甄别。且无脑回-巨脑回畸形不宜过早诊断，由于中孕时期胎儿脑皮质仍处于动态发育过程中，过早诊断可能造成假阳性。有研究报道，根据大脑外侧裂的形态，可在孕25周时对此病做出诊断，部分重度畸形病例可于孕24周前检出。因此，在胎龄较小时经超声诊断为该病的患儿，建议在孕晚期行MRI复查确认，必要时结合染色体检查综合考虑。
无脑回-巨脑回畸形整体预后差，临床表现的严重程度与脑回结构消失的程度和皮质增厚的程度成正比[23]。严重的无脑回畸形患者早期发育延迟，进食困难，肌张力减低，后期可进展为痉挛性的四肢瘫痪，并伴有严重的智力障碍。目前尚无针对该类疾病病因或病症的有效治疗方法，大部分患儿预后较差[24]，存活期较短。
无脑回-巨脑回畸形是一类预后较差的疾病，对脑沟回观察的忽视可能会导致不同程度的漏诊。胎儿颅脑超声五横切面法可对脑皮质进行观察，针对大脑顶枕沟、外侧裂、中央前沟、中央沟、中央后沟、颞上沟、颞下沟等评价，对此类疾病可进行有效筛查及诊断。

参考文献

原文顺序 | 文献年度倒序 | 文中引用次数倒序
1
Kato M, Dobyns WB. Lissencephaly and the molecular basis of neuronal migration[J]. Hum Mol Genet, 2003, 12 Spec No 1: R89-R96.

2
Barkovich AJ, Kuzniecky Rl, Jackson GD, et al. Classification system for malformations of cortical development: update 2001[J]. Neurology, 2001, 57(12): 2168-2178.

3
Ramirez D, Lammer EJ, Johnson CB, et al. Autosomal recessive frontotemporal pachygyria [J]. Am J Med Genet A, 2004, 124A(3): 231-238.

4
Herbst SM, Proepper CR, Geis T, et al. LIS1-associated classic lissen-cephaly :a retrospective, multicenter survey of the epileptogenic pheno-type and response to antiepileptic drugs[J]. Brain Dev, 2016, 38(4): 399-406.

5
张同贞, 郭亚飞, 陆林, 等. MRI在胎儿神经元移行障碍相关病变诊断中的应用[J].医学理论与实践, 2021, 34(23): 4145-4147.

6
巫敏, 王慧芳. 胎儿无脑回-巨脑回畸形产前诊断的研究进展[J/CD]. 中国产前诊断杂志(电子版), 2016, 8(1): 36-41.

7
Sun XZ, Takahashi S, Cui C, et al. Normal and abnormal neuronal migration in the developing cerebral cortex[J]. J Med Invest, 2002, 49(3-4): 97-110.

8
赵贤哲, 相光华, 王逾男, 等.胎儿无脑回-巨脑回畸形超声特点和染色体分析[J].中国超声医学杂志, 2022, 38(12): 1421-1425.

9
胡春辉, 孙丹, 邓小龙, 等. 无脑回-巨脑回畸形伴早发性癫痫脑病患儿的临床特征及分子遗传学研究[J]. 中华实用儿科临床杂志, 2018, 33(24): 1864-1868.

10
Gleeson JG. Classical lissencephaly and double cortex (subcortical band heterotopia): LIS1 and doublecortin[J]. Curr Opin Neurol, 2000, 13(2): 121-125.

11
Tan AP, Chong WK, Mankad K. Comprehensive genotype-phenotype correlation in lissencephaly[J]. Quant Imaging Med Surg, 2018, 8(7): 673-693.

12
Parrini E, Conti V, Dobyns WB, Guerrini R. Genetic basis of brain malformations[J]. Mol Syndromol, 2016, 7(4): 220-233.

13
Fry AE, Cushion TD, Pilz DT. The genetics of lissencephaly[J]. Am J Med Genet C Semin Med Genet, 2014, 166C(2): 198-210.

14
Shahsavani M, Pronk RJ, Falk R, et al. An in vitro model of lissencephaly: expanding the role of DCX during neurogenesis[J]. Mol Psychiatry, 2018, 23(7): 1674-1684.

15
Friocourt G, Marcorelles P, Saugier-Veber P, et al. Role of cytoskeletal abnormalities in the neuropathology and pathophysiology of type I lissencephaly[J]. Acta Neuropathol, 2011, 121(2): 149-170.

16
Folsom TD, Fatemi SH. The involvement of Reelin in neurodevelopmental disorders[J]. Neuropharmacology, 2013, 68: 122-135.

17
钱亭, 陈向军, 邓波, 等.利用CRISPR/Cas9技术敲除dync1h1基因显著影响斑马鱼神经系统发育[J]. 中国细胞生物学学报, 2016, 38(5): 487-498.

18
Romero DM, Bahi-Buisson N, Francis F. Genetics and mechanisms leading to human cortical malformations[J]. Semin Cell Dev Biol, 2018, 76: 33-75.

19
Hansen PE, Ballesteros MC, Soila K, et al. MR imaging of the developing human brain. Part 1. Prenatal development[J]. Radiographics, 1993, 13(1): 21-36.

20
马林, 高育璈, 高元桂, 等. 正常胎儿脑形态和髓鞘形成的MRI以及弛豫时间测量[J]. 中国医学影像学杂志, 2003, 11(5): 370-373.

21
Kuzniecky RI, Barkovich AJ. Malformations of cortical development and epilepsy[J].Brain Dev, 2001, 23(1): 2-11.

22
李胜利, 文华轩, 曾晴. 胎儿颅脑五横切面法:一种更为全面的神经系统异常筛查方法[J/OL].中华医学超声杂志(电子版), 2023, 20(1): 6-13.

23
Cardoso C, Leventer RJ, Matsumoto N, et al. The location and type of mutation predict malformation severity in isolated lissencephaly caused by abnormalities within the LIS1 gene[J]. Hum Mol Genet, 2000, 9(20): 3019-3028.

24
Cardoso C, Leventer RJ, Dowling JJ, et al. Clinical and molecular basis of classical lissencephaly: Mutations in the LIS1 gene (PAFAH1B1) [J]. Hum Mutat, 2002, 19(1): 4-15.
